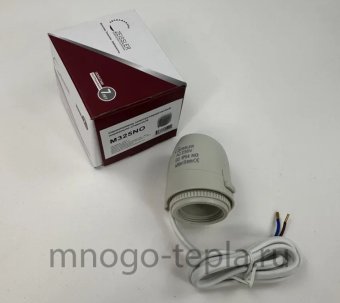

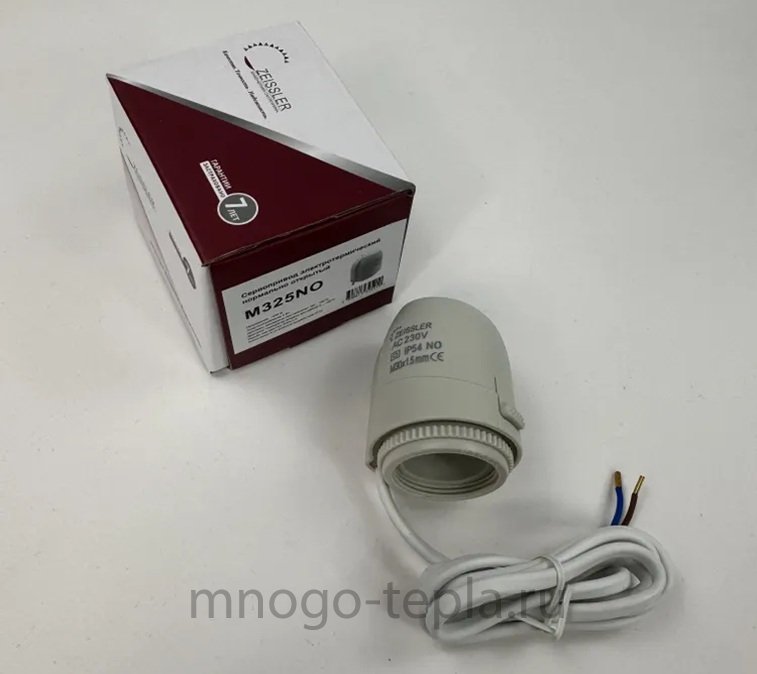

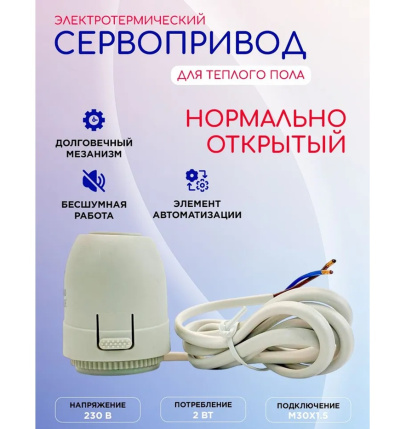

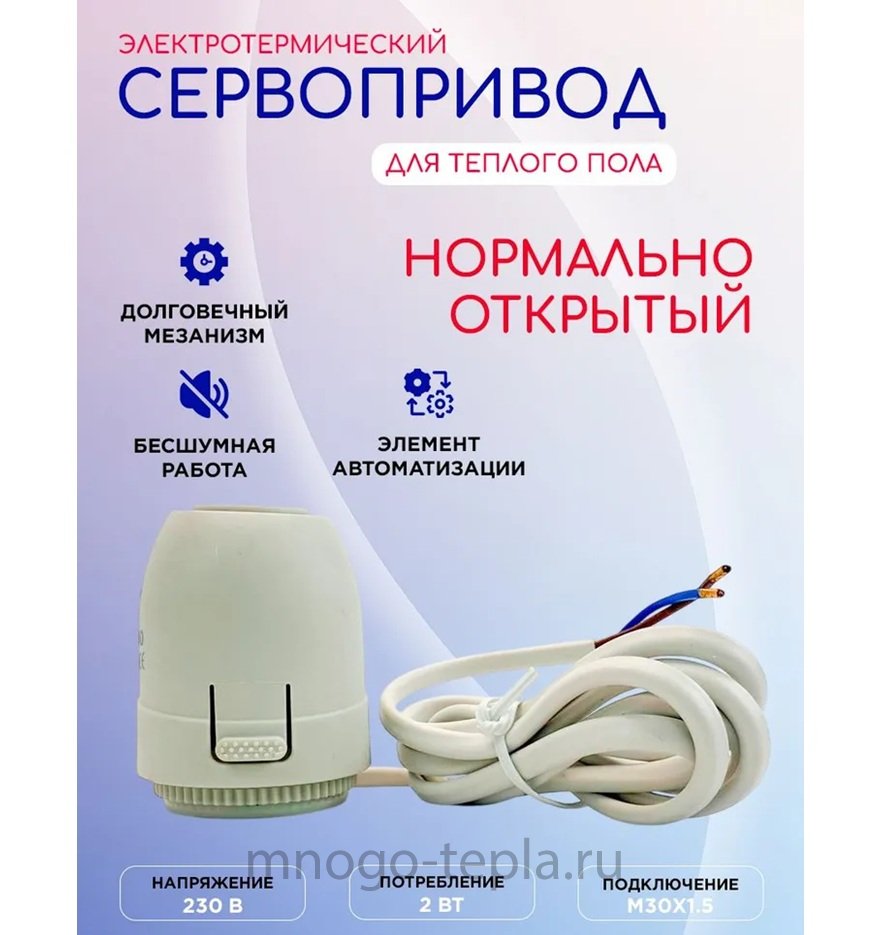

Электротермический сервопривод M325NO, нормально-открытый
Доставка в Новосибирске осуществляется до выбранной вами ТК
Сервоприводы электротермические M325NO TIM используются для управления исполнительными объектами климатических систем по команде комнатного термостата, контроллера или ручного переключателя. Термоэлектрические приводы могут устанавливаться на запорно-регулировочные клапаны коллекторных групп, термостатические клапаны радиаторов, а так же на зональные клапаны и другие устройства.

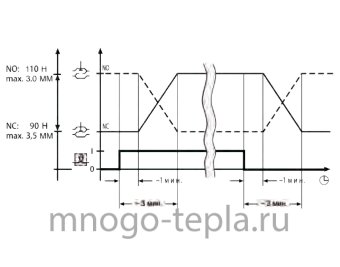

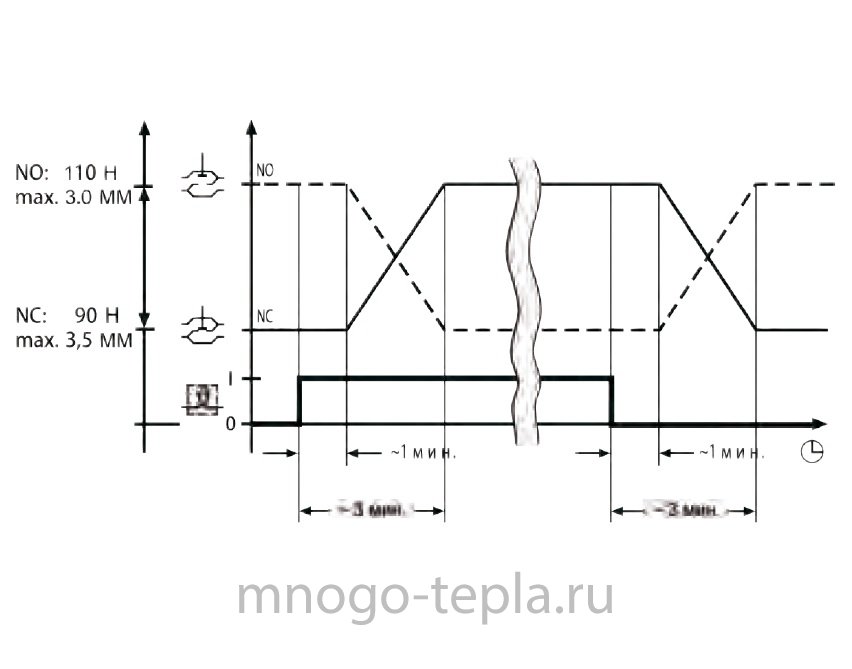

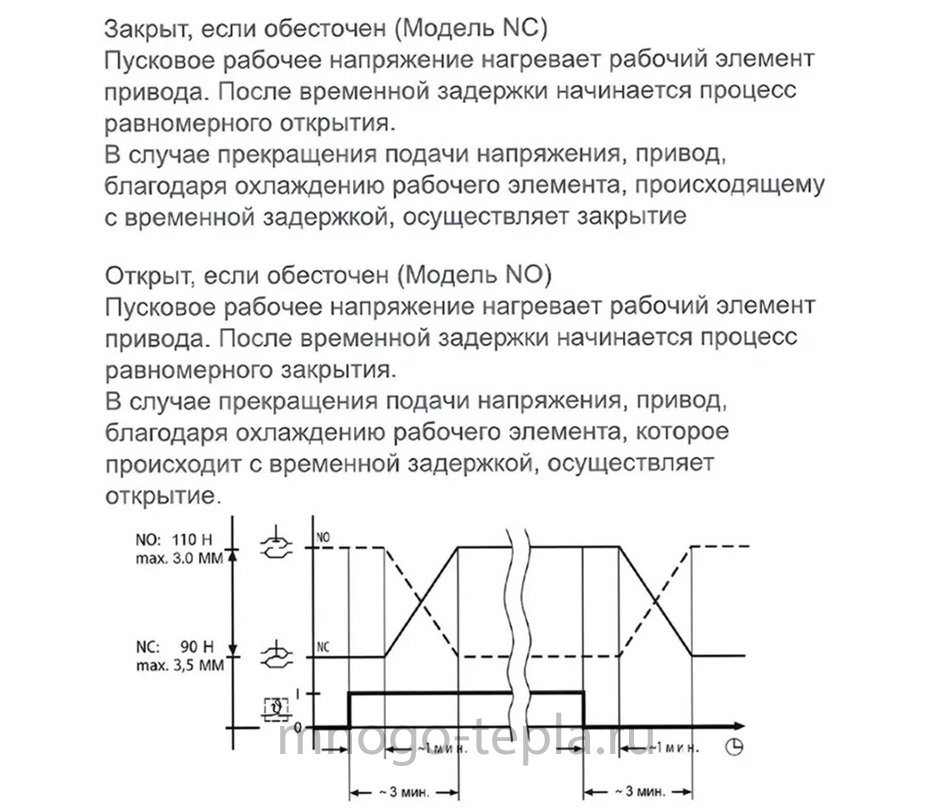

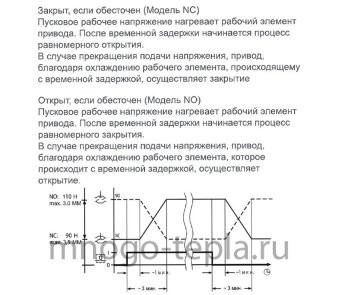

Схема функционирования сервопривода является двухпозиционной (в состоянии "открыто" или "закрыто"). Термоэлектрические приводы работают бесшумно и потребляют мало электроэнергии.
Купить сервопривод для теплого пола электротермический ТИМ M325NO вы можете в нашем магазине Тепло Дома через корзину или по электронной почте info@mnogo-tepla.ru, а получить дополнительную информацию по номеру +7 (980) 420-26-46 или изучив вложенную в товарную карточку документацию.
Конструкция и принцип действия
В основу работы электротермического привода положен принцип расширения жидкости при нагревании. Электрический ток, поданный на привод, проходит через греющий нихромовый проводник, который нагревает толуол, находящийся в сильфонной герметичной емкости. Расширяющийся от нагревания толуол изменяет длину сильфонной емкости, тем самым придав поступательное движение толкателю, преодолевая сопротивление возвратной пружины. При снятии с привода электропитания, жидкость в сильфонной емкости остывает, и возвратная пружина возвращая толкатель в исходное положение.
Ход штока 4 мм, время цикла открыт/закрыт порядка 3х минут. Развиваемое усилие 100Н, сечение присоединительного провода 2х0.75 мм2.
Схема подключения и монтажное положение

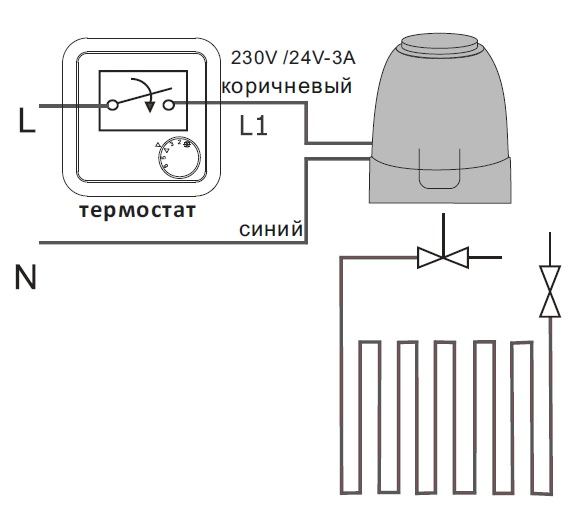

Электротермический сервопривод подключается в систему по схеме ниже.

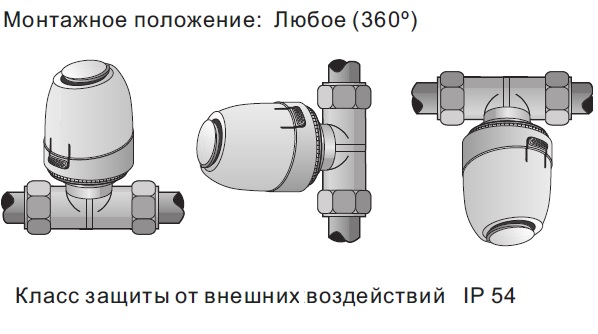

Расположение сервопривода может быть любым (360гр):

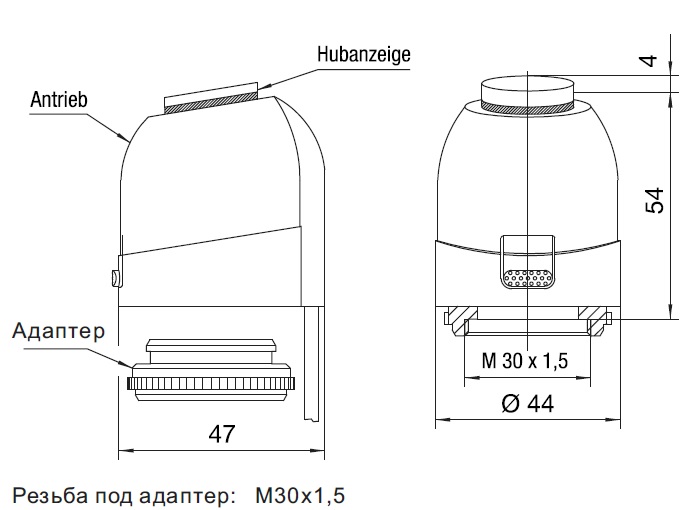

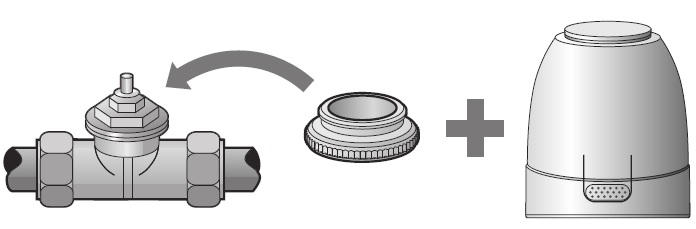

Перед монтажом привода следует убедиться, что посадочная резьба клапана соответствует стандарту М30х1,5. Адаптер привода навинчивается на клапан вручную. Запрещается использовать для монтажа адаптера какой-либо инструмент. Привод следует надеть на адаптер до срабатывания защелки Для снятия привода с адаптера необходимо нажать фиксирующую кнопку на корпусе привода. После нажатия кнопки фиксатора, привод вручную снимается с адаптера. Индикационная кнопка привода должна выступать на 0,5мм от корпуса. При подаче на клапан напряжения, индикационная кнопка начинает выдвигаться на 3,5-4 мм по мере открытия клапана.
| Тип | Нормально-открытый |
| Напряжение | 220 В |
| Мощность | 2 Вт |
| Артикул | M325NO |
| Время полного открытия/закрытия | 3-5 мин |
| Подключение | Резьба М30х1.5 (ISO 261, ГОСТ 8724) |
| Рабочий ход | 4 мм |
| Усилие | 100 Н |
Размер: 6.31 Mb
